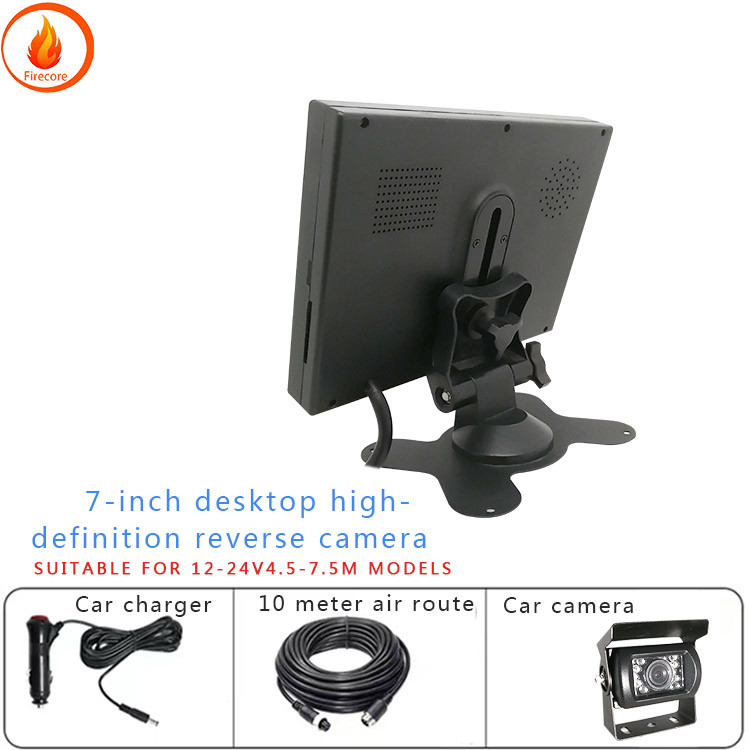

高画質の逆画像 バス トラック シミュレーション 後部カメラの表示

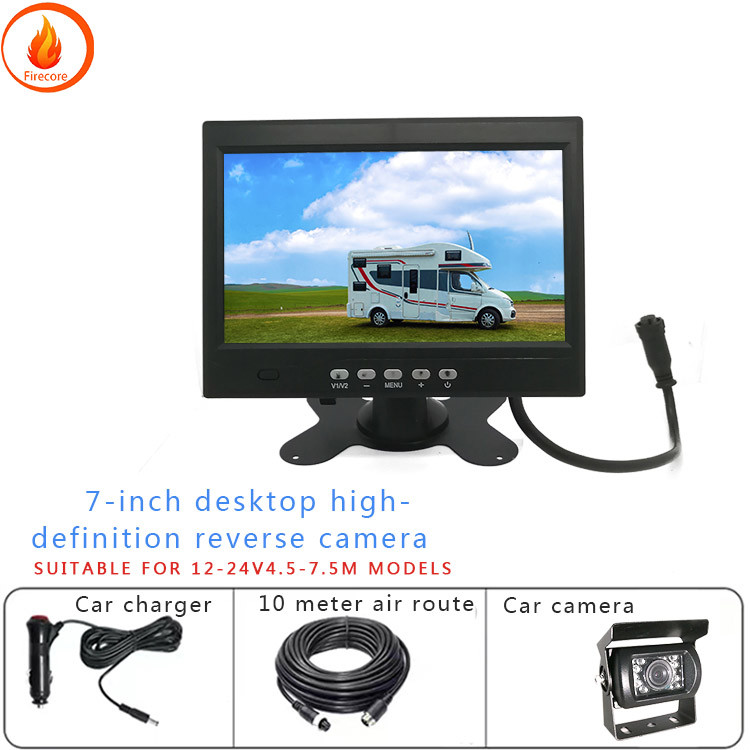

ボタンスクリーンプリント機能の詳細な説明

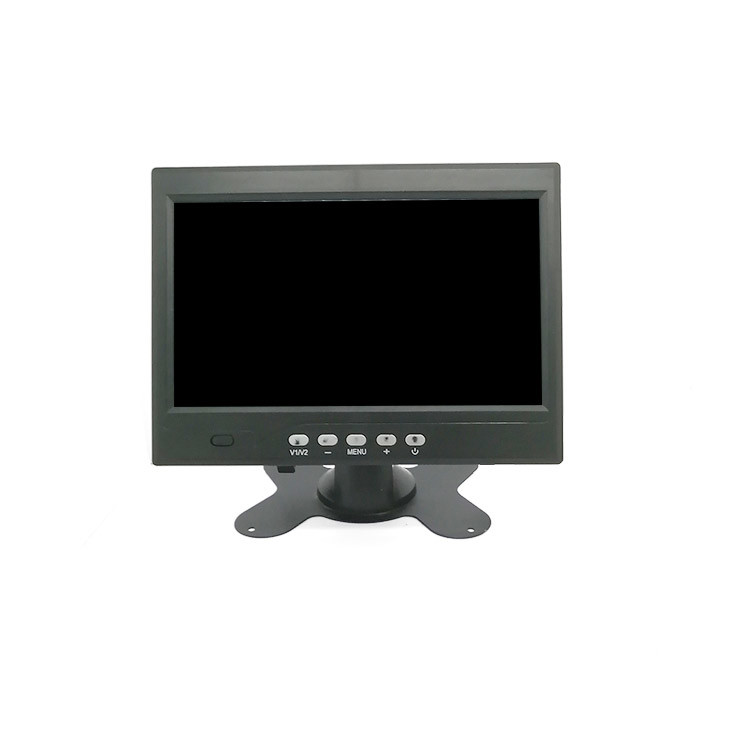

ボタンスクリーン印刷機能
メニューの設定を選択するときにそれは戻すボタンを入力します
V1/V2 ビデオ再生におけるスイッチ機能の選択
- メニュー操作 鍵を下に
M OKキー
+メニュー操作 UPキー
パワー 画面を休めるため短押し シャットダウンするために長押し
IR リモコン受信窓
ワイヤインターフェイス機能の詳細な説明
名前インターフェースの詳細
CH1チャネル CH1は前方のAHDカメラに接続
CH2チャネル CH2がAHDカメラに接続される
CH3チャンネル CH3は左側のAHDカメラに接続
CH4チャネル CH1は右のAHDカメラに接続
The yellow wire (b+) of the power line is connected to the positive pole of the battery the black wire (b -) is connected to the negative pole of the battery and the red wire (ACC) is connected to the ignition wire of the car key
カメラの制御ライン 緑の線 (CH2) から逆の光青の線 (CH3) から左のターン信号 グレーの線 (CH4) から右のターン信号
ストレージインターフェイス TF 小さなカードポートは,ビデオストレージに使用されます
注: 正確な配線後,二重点滅キーは右画面を表示します.
添付ファイル: コントロールラインの画像
1. 1. 3 リモコン機能の詳細な説明
キーネーム キー機能
オン/オフ ボタン
メニュー設定を入力して戻る
AV1は左画面に切り替える
AV2は右視界画面に切り替える
AV3は前面画面に切り替える
AV4がバックビュースクリーンに切り替える
上へ矢印メニュー操作 UPキー
ダウン矢印メニュー操作: DONキー
左矢印メニュー操作 左キー
右矢印メニュー操作 LIGHTキー
OK 確認鍵
| 衝撃防止の色7インチ (新しい画面) オリジナル液晶ディスプレイはDVD,CDTvGPSなどに接続できます . 2 つのビデオ入力. 起動状態: 逆方向に移動するときにカメラのディスプレイに自動的に切り替え 停止状態を逆方向に移動した後に自動的に前の画面に戻る:逆方向に走るときに自動で開きます 逆方向に走る後に自動で停止します 運転電圧12V~36V 1024 * 600 |
自動車に搭載されたカメラは,多くの警告と認識ADAS機能を実装するための基盤です.ADASの多くの機能の中で,視覚画像処理システムは比較的基本的なもので,カメラは視覚画像処理システムの入力です.自動車のカメラは 知的運転に不可欠です
レンズによって決定される光学パラメータの70%に依存します.ユニット価格の性能は非常に重要です.
