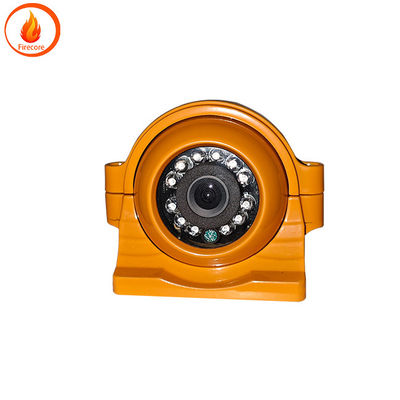

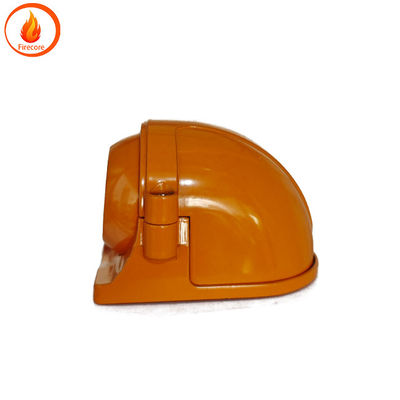

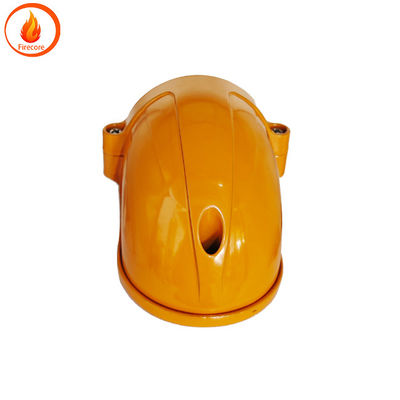

AHD カーカメラ トラックサイドに搭載 AHD 左と右の盲点モニタリング 防水・衝撃
図 (: 1) 線路接続図
線路接続図: 図 (1) に示すように
5つのモニタリングシステムの設置
1 カメラの設置
図 (2) 4つのカメラの監視効果
このシステムは図 (2) に示すように4台のカメラを設置する必要があります 前向きカメラは2種類の専用カメラと一般用途カメラに分かれています.図 (3) に示すように,専用カメラが車両のエムブレムに設置されている.汎用的な外部カメラは,空気吸入グリル,バンパー,その他の適切な場所に設置することができる.
図 (3) フロントビュー装置のレンダリング
両側にあるカメラは,図 (4) のように後視鏡に設置されている.
図 (4) 両側にカメラを設置する効果
1. 2 モニターの設置:配線図に従ってDVDホストに線を接続します.
1. 3 ホストの設置: 配線図に従って電線を接続した後, ホストを貯蔵箱に置くか,車内に適当な位置に設置します.振動センサーは車体に固定されています.
6 パノラマモニタリングシステムの運用方法
監視システムには2つの動作モードがあります.自動モードと手動モード.自動モードと手動モードは同時に使用できます.手動モードは,ステアリングレバーまたはメムランスイッチ (オプション) を介して制御され,ステアリングレバーとメムランスイッチの制御は一貫しています.
360° パノラマモニタリングシステムディスプレイスクリーン切換操作方法
(1) 4つのスクリーン: 車が起動するとホストとカメラが動作し始め,スクリーンは4つのスクリーンを表示するH型4つのスプリートモードです:"前" "後ろ" "左" "右" (以下"基本画面モード"と呼ばれます)15秒の遅延後 画面は自動的にオフになり ナビゲーションとオーディオモードに切り替えますが システム全体がまだ録音モードです
(2) フロントビュー: 基本グラフィックモードでは,フロントカメラはフィルムスイッチを使用するか,ステアリングレバーを上向きに上げることで動作します.ディスプレイ画面は,別の車のフロントビューを表示します フィルムスイッチを再び押すか,スクリーンをオフにし,ナビゲーションとオーディオモードに切り替えるために,上に向かってステアリングレバーを上げます
(3) 後部表示: 後部ギアが入れると,ディスプレイは自動的に後部表示モードである後部表示画面に切り替えます.バックビュー・ディスプレイモードをオフにして,自動的に 基本画面モードに入ります.. 15秒の遅延後,ディスプレイは自動的にオフになり,ナビゲーションとオーディオモードに切り替えます.
(4) 側から見る: In the basic graphics mode when turning on the left or right turn lights the display screen switches to the left and right display modes cancels the turn signal and the screen automatically switches to the basic graphics mode with a delay of 5 seconds to turn off the display and switch to navigation and audio mode
(5) 横から見たり後ろから見たり: When reverse gear is engaged and turn signals are turned on the display screen switches to a three screen display mode where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car 右上の角は車の正面右の画像を表示します.このベースで,出口逆転ギアとターンシグナルがオンになると,ディスプレイ画面は左と右のディスプレイモードに切り替えます.左側が車の左フロントスクリーン 右側が車の右フロントスクリーンです When the turn signal is cancelled the screen automatically switches to the basic screen mode with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode .
(6) 運転中にメブランのスイッチを押すか,ステアリングレバーを上向きに上げると,基本画面モードに入ることができます.
(7) ステアリングレバーを操作する際には,レバーを一度だけ引き上げることができます.次の画面に入りたい場合は,操作する前に1秒間停止する必要があります.2回以上連続運転は無効です薄膜スイッチはオプションです
(8) 夜間ヘッドライトを使用する場合,ステアリングレバー制御は有効ではありません.この場合,ダブル点滅灯を押して起動し,ダブル点滅灯を消します.このとき,システムは基本モードに入り,ディスプレイの切り替えの操作方法は (1) - (7) ステップで示されています..
